Google SketchUp : apprendre à créer des faces et surfaces en 2DUne étape essentielle pour modéliser correctement un projet et préparer des plans d’urbanisme

bruno

La création de faces en 2 dimensions constitue une étape fondamentale dans la modélisation d’un projet avec Google SketchUp.
Savoir générer correctement des surfaces fermées permet de structurer un dessin, d’éviter les erreurs de géométrie et de préparer des plans clairs destinés à un permis de construire ou une déclaration préalable.
Ce tutoriel détaille les manipulations essentielles pour maîtriser cette base indispensable du logiciel.

2/9 – Créer des faces simples (tutoriel vidéo)

1. Arêtes et faces : principes de base

Toute modélisation (fenêtre, velux, clôture, etc.) repose sur deux éléments indissociables : les arêtes et les faces.

- Qu’est‑ce qu’une arête ?

Une arête est le tracé linéaire d’un objet, visualisé à l’écran comme un simple trait.

- Qu’est‑ce qu’une face ?

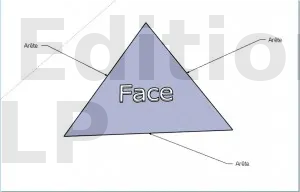

Notions arêtes face
Notions arêtes face

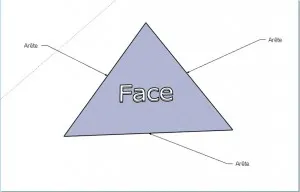

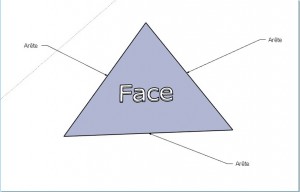

Une équation simple à retenir : 3 arêtes = 1 face. Bien sûr, vous pouvez créer des faces comportant plus de 3 arêtes. D’ailleurs, vous pouvez même créer des cercles ou des demi-cercles …

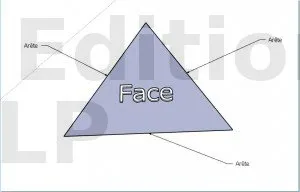

Une face est la surface plane délimitée par au moins trois arêtes jointives. Dès que trois arêtes ou plus forment un contour fermé, SketchUp génère automatiquement une face (carré, rectangle, polygone, cercle…).

Ces définitions peuvent sembler abstraites. La pratique les rendra vite évidentes. Illustrons‑les par des exemples concrets.


2. Tracer une arête libre avec l’outil « Ligne »

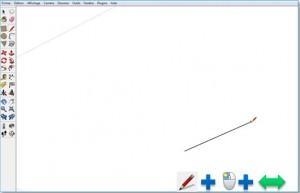

Création arête libre
Création arête libre

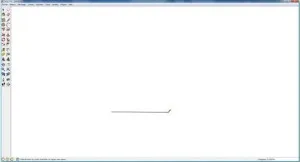

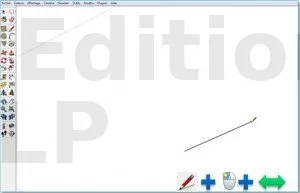

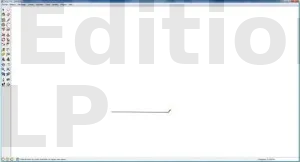

L’outil « Ligne » est l’outil de base pour créer une arête.
Activez‑le dans la barre d’outils, puis cliquez dans la zone de dessin. Déplacez la souris et recliquez pour fixer l’extrémité du segment. Pour arrêter le tracé, appuyez sur la touche Échap.


3. Contraindre une arête avec les flèches directionnelles

Création arête pavé directionnel
Création arête pavé directionnel

Les flèches du clavier permettent de verrouiller le tracé selon un axe.

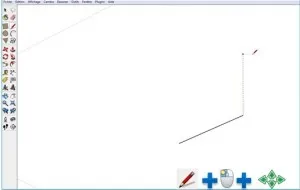

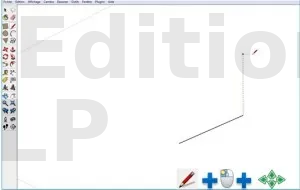

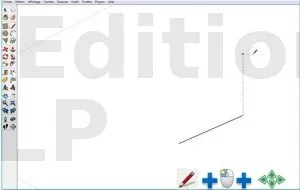

Sélectionnez l’outil « Ligne », cliquez pour débuter le segment, puis utilisez par exemple la flèche haut pour contraindre le tracé selon l’axe bleu (vertical). Un second clic fixe l’arête, « Échap » termine l’opération.


4. Créer une face avec l’outil « Ligne »

L’outil « Ligne » permet aussi de générer une face : il suffit de tracer trois arêtes ou plus formant un contour fermé. La face apparaît alors automatiquement (teintée violet ou blanc).

Cet outil est très utile pour ajouter des détails (percement, décroché) sur une façade déjà modélisée.

Etape 1-Création face ligne
Etape 1-Création face ligne

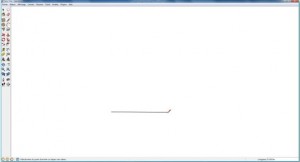

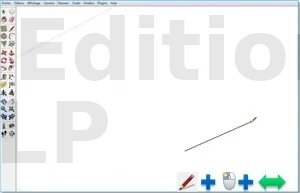

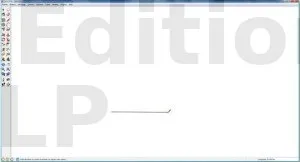

Étape 1 : Sélectionnez l’outil « ligne », faites un premier clic gauche et déplacez la souris vers la droite.

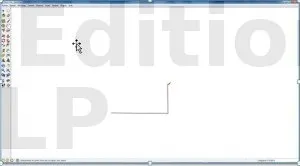

Etape 2-Création face ligne
Etape 2-Création face ligne

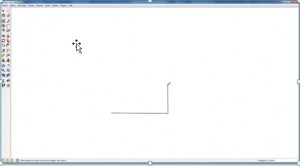

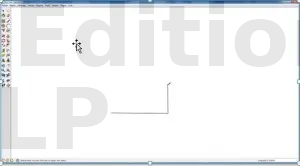

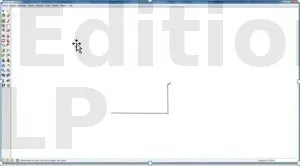

Étape 2 : Faites un autre clic gauche puis déplacez la souris vers le haut. L’arête suit la direction de la souris.

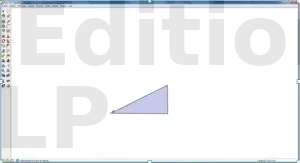

Etape 3-Création face ligne
Etape 3-Création face ligne

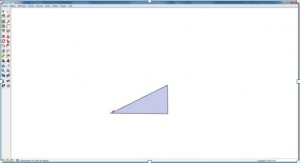

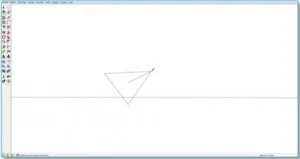

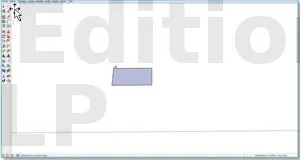

Étape 3 : Faites un clic gauche et déplacez la souris vers l’extrémité gauche, là où vous avez placé le premier clic de la première arête. Terminez par un dernier clic gauche. Une surface va alors apparaitre automatiquement. Par défaut, les surfaces créées apparaissent en violet ou en blanc.


5. Faces prédéfinies : outils « Rectangle » et « Cercle »

- Outil « Rectangle » : crée directement une face quadrangulaire (porte, fenêtre…).

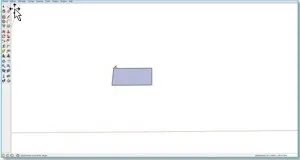

Etape 2-Création face rectangle
Etape 2-Création face rectangle

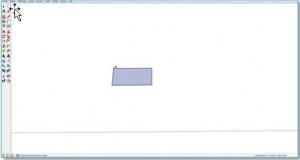

Étape 2 : Terminez par un dernier clic gauche et la face apparaîtra automatiquement en violet.

Raccourcis rectangle
Raccourcis rectangle

Manipulations de la souris avec l’outil « rectangle »



- Outil « Cercle » : génère une face circulaire (gouttière, œil‑de‑bœuf…).

Etape 1-Création face cercle
Etape 1-Création face cercle

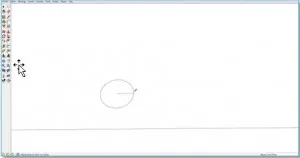

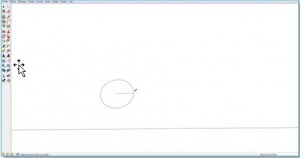

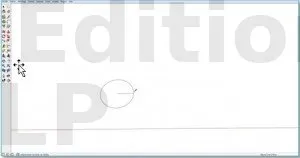

Étape 1 : Sélectionnez l’outil « cercle », faites un premier clic gauche et déplacez la souris vers la droite par exemple.

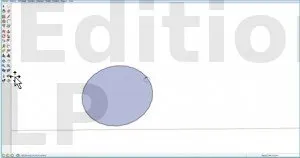

Etape 2-Création face cercle
Etape 2-Création face cercle

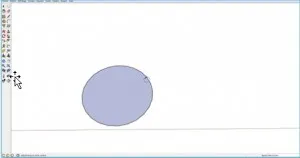

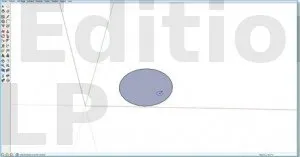

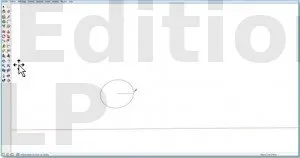

Étape 2 : Terminez par un dernier clic gauche pour faire apparaître la face du cercle.

Manipulation cercle
Manipulation cercle

Manipulations de la souris avec l’outil « cercle »



Rappel : toute figure fermée d’au moins trois côtés engendre une face. Celle‑ci peut avoir 4, 5, 6 côtés… ou un nombre infini avec le cercle.

6. Face en demi‑cercle : outils « Arc » et « Ligne »

L’association des outils « Arc » et « Ligne » permet de créer une face semi‑circulaire, utile pour modéliser une gouttière, une porte cintrée, etc.

Etape 1-Création demi cercle
Etape 1-Création demi cercle

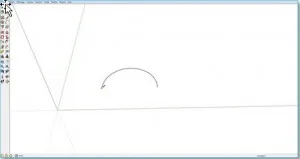

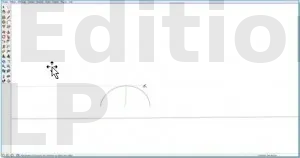

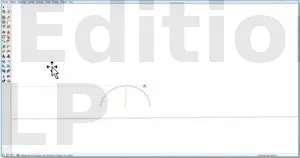

Étape 1 : Sélectionnez l’outil « arc », faites un premier clic gauche et déplacez la souris vers la droite par exemple. Faites alors un autre clic gauche et déplacez le curseur vers le haut. Faites un dernier clic gauche pour arrêter la création du demi-cercle.

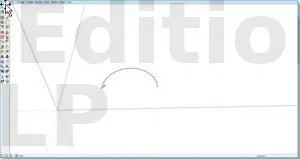

Etape 2-Création demi cercle
Etape 2-Création demi cercle

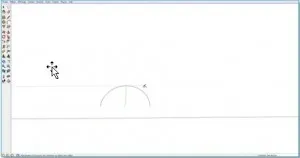

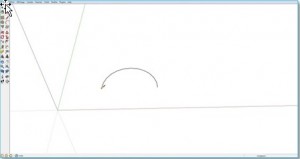

Étape 2 : Sélectionnez ensuite l’outil « ligne ». Placez le curseur vers l’une des extrémités du demi-cercle, par exemple sur la gauche.

Etape 3-Création demi cercle
Etape 3-Création demi cercle

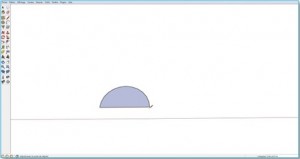

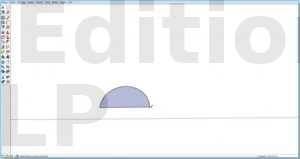

Étape 3 : Faites un premier clic gauche et déplacez le curseur vers l’autre extrémité du demi-cercle. La face violette va alors apparaitre.

Manipulation demi cercle 1
Manipulation demi cercle 1

1. Tracer les arêtes du demi-cercle


7. Face polygonale : outil « Polygone »

L’outil « Polygone » génère une face avec un nombre de côtés défini par l’utilisateur. Son usage est moins fréquent que l’outil « Ligne », souvent plus précis pour ce type de tracé.

Etape 2-Création face polygone
Etape 2-Création face polygone

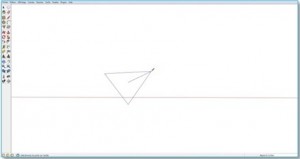

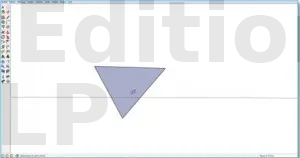

Étape 2 : Faites un premier clic gauche et déplacez le curseur vers la direction souhaitée, par exemple vers le haut.

Etape 3-Création face polygone
Etape 3-Création face polygone

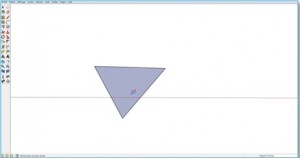

Étape 3 : Terminez en faisant un dernier clic gauche pour faire apparaitre la face.


8. Juxtaposer plusieurs faces

Assembler plusieurs faces sur un même plan permet d’obtenir des formes complexes.

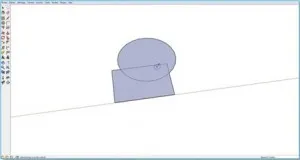

Créez une première face (rectangle, cercle…), puis dessinez une seconde face par‑dessus. SketchUp découpe automatiquement les surfaces et les rend indépendantes.

Etape 1-Juxtaposer faces
Etape 1-Juxtaposer faces

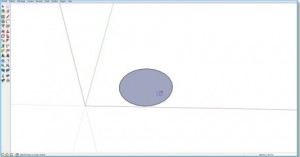

Étape 1 : Sélectionnez un outil de création de face au hasard (outil ligne, rectangle, cercle, peu importe). Tracez ensuite une face quelconque.

Etape 2-Juxtaposer faces
Etape 2-Juxtaposer faces

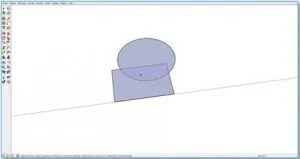

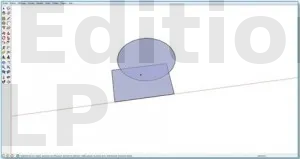

Étape 2 : Sélectionnez un autre outil. Vous pouvez conserver l’outil précédent si vous le souhaitez. Tracez une autre face de manière à ce qu’elle croise la première.

Etape 3-Juxtaposer faces
Etape 3-Juxtaposer faces

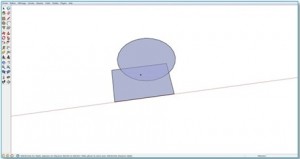

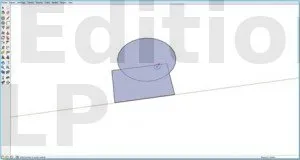

Étape 3 : Pour Google SketchUp, la zone partagée entre les deux faces constitue une nouvelle face, que vous pourrez modéliser plus tard en 3 dimensions.


Point clé : la juxtaposition de faces est une technique fondamentale. La plupart de vos modèles seront construits en ajoutant et en modifiant des faces les unes sur les autres.
