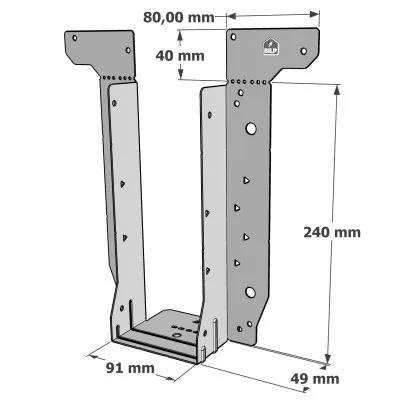

Etrier pour poutres en I - Réf. EWH240/91

Fixation sur une poutre métallique ajourée

EN STOCK

Expédition immédiate disponible pour 38 unité(s).

6€⁶⁰

TTC / sabot

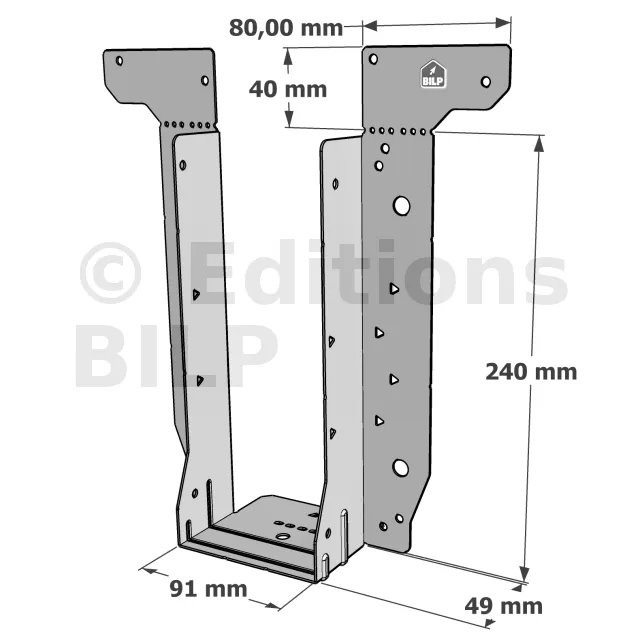

Largeur (A) :
- 91mm
Hauteur (B) :
- 240mm
Epaisseur :
- 0,9mm
Option d’installation :
- Brides supérieures ou brides latérales
Autres choix

Référence
EWH240/91
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie
Profondeur (C)
49mm
Largeur (D)
80mm
Hauteur (E)
40mm
Perçages Aile C
4Ø5mm - perçages triangulaires : 4
Perçages Aile E
4Ø5mm
Perçages Aile B
8Ø5mm - 4Ø10mm - perçages triangulaires : 10

Etrier pour poutres en I (EWH)

Universel et facile à installer, l’étrier EWH a été conçu pour répondre à de multiples options d’installation.

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur 0,9 mm (hauteur ≤300mm) ou 1.2mm (hauteur >300mm).

Avantages

Deux options d’installation : brides supérieures ou brides latérales,
Étrier fourni avec ses brides supérieures droites, pliables sur chantier afin de s’adapter à toutes les hauteurs de solives,
Les brides supérieures peuvent être cassées afin de permettre une fixation uniquement en brides latérales,
Perçages triangulaires optionnels utilisables pour des performances plus élevées,
Languette au niveau de l’assise de l’étrier pour faciliter l’installation,
Cette languette peut être pliée vers le haut pour les cas où le bas de solive n’est pas aligné sur le support.

Support

Porteur : bois massif, poutre en I, poutre métallique ajourée, panneau isolé structurel...
Porté : bois massif, poutre en I, poutre métallique ajourée

Données techniques

Dimensions

Références	Dimensions [mm]						Perçages
	A	B	C	D	E	t	Aile B			Aile C		Aile E
							Ø5	Ø10	Triangulaires	Ø5	Triangulaires	Ø5
EWH200/47	47	200	49	80	40	0.9	8	4	6	4	4	4
EWH200/61	61		49	80	40	0.9	8	4	6	4	4	4
EWH200/91	91		49	80	40	0.9	8	4	6	4	4	4
EWH219/47	47	219	49	80	40	0.9	8	4	8	4	4	4
EWH219/61	61		49	80	40	0.9	8	4	8	4	4	4
EWH219/72	72		49	80	40	0.9	8	4	8	4	4	4
EWH219/91	91		49	80	40	0.9	8	4	8	4	4	4
EWH240/47	47	240	49	80	40	0.9	8	4	10	4	4	4
EWH240/50	50		49	80	40	0.9	8	4	10	4	4	4
EWH240/56	56		49	80	40	0.9	8	4	10	4	4	4
EWH240/61	61		49	80	40	0.9	8	4	10	4	4	4
EWH240/66	66		49	80	40	0.9	8	4	10	4	4	4
EWH240/72	72		49	80	40	0.9	8	4	10	4	4	4
EWH240/91	91		49	80	40	0.9	8	4	10	4	4	4
EWH240/99	99		49	80	40	0.9	8	4	10	4	4	4
EWH245/99	99	245	49	80	40	0.9	8	4	10	4	4	4
EWH295/99	99	295	49	80	40	0.9	8	4	10	4	4	4
EWH300/47	47	300	49	80	40	0.9	8	4	10	4	4	4
EWH300/50	50		49	80	40	0.9	8	4	10	4	4	4
EWH300/56	56		49	80	40	0.9	8	4	10	4	4	4
EWH300/61	61		49	80	40	0.9	8	4	10	4	4	4
EWH300/66	66		49	80	40	0.9	8	4	10	4	4	4
EWH300/72	72		49	80	40	0.9	8	4	10	4	4	4
EWH300/91	91		49	80	40	0.9	8	4	10	4	4	4
EWH300/99	99		49	80	40	0.9	8	4	10	4	4	4
EWH350/72	72		49	80	40	1.2	8	4	10	4	4	4
EWH350/99	99		49	80	40	1.2	8	4	10	4	4	4
EWH360/47	47	360	49	80	40	1.2	8	4	10	4	4	4
EWH360/61	61		49	80	40	1.2	8	4	10	4	4	4
EWH360/66	66		49	80	40	1.2	8	4	10	4	4	4
EWH360/91	91		49	80	40	1.2	8	4	10	4	4	4
EWH400/61	61	400	49	80	40	1.2	8	4	10	4	4	4
EWH400/91	91		49	80	40	1.2	8	4	10	4	4	4
EWH400/99	99		49	80	40	1.2	8	4	10	4	4	4

Valeurs caractéristiques - support poutre en I

Références	Fixations					Valeurs Caractéristiques [kN]
	Face (Aile B)		Dessus (Aile E)	Poutre (Aile C)		R1,k				R2,k
	Ø5	Perçages triangulaires	Ø5	Ø5	Perçages triangulaires	Poutre en I LVL 39 mm	Poutre en I massive 45 mm	Poutre en I LVL avec renforts d’âme	Poutre en I massive avec renforts d’âme	Poutre en I LVL 39 mm	Poutre en I bois massif 45 mm	LVL, lamellé-collé, bois massif
						CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
EWH (TF)	8	-	4	4	-	13	12.1	-	-	2.5	-	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	18.3	18.2	2.5	-	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	19.9	19.6	2.5	-	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	20.3	20.6	2.5	-	3.5
EWH (FF)	8	-	-	4	-	9.2	8	-	-	2.5	-	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	15.5	16.3	2.5	-	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	16.9	16.6	2.5	-	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	17.6	17.7	2.5	-	3.5

TF = fixation au niveau des brides supérieures
FF = fixation sur la face du porteur
+6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
Pour une hauteur d’EWH > 300 mm, il est nécessaire d’installer un bloc de renfort sur la face avant de la poutre en I porteuse pour que les valeurs publiées s’appliquent. L’installation du bloc de renfort doit être conforme aux spécifications des fabricants de poutres en I.

Valeurs caractéristiques - Support poutre métallique ajourée

Références	Fixations					Valeurs Caractéristiques [kN]
	Face (Aile B)		Dessus (Aile E)	Poutre (Aile C)		R1,k				R2,k
	Ø5	Perçages triangulaires	Ø5	Ø5	Perçages triangulaires	Ame métallique		Ame métallique avec renfort		Ame métallique	LVL, lamellé-collé, bois massif
						CNA4.0x35	CSA5.0x50	CNA4.0x35	CSA5.0x50	CNA4.0x35	CSA5.0x50
EWH (TF)	8	-	4	4	-	13	16.4	-	-	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	17.1	17.4	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	18	18.3	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	18.6	18.9	3.5	3.5
EWH (FF)	8	-	-	4	-	9.9	13.7	-	-	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	15.5	16.6	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	17.3	18.4	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	19.1	20.2	3.5	3.5

TF = fixation au niveau des brides supérieures
FF = fixation sur la face du porteur
+6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
L’installation optimisée nécessite de fixer un bloc de renfort en contreplaqué de 18 mm sur la face de la poutre métallique ajourée. Ce bloc doit avoir une largeur minimum de 400 mm et une hauteur correspondant à celle de la poutre métallique. Il est installé avec 8 vis ESCR8.0x80mm, positionnées conformément à l’illustration dans la section "Notes d’installation".

Valeurs caractéristiques - Support bois massif

Références	Fixations					Valeurs Caractéristiques [kN]
	Face (Aile B)		Dessus (Aile E)	Poutre (Aile C)		R1,k			R2,k
	Ø5	Perçages triangulaires	Ø5	Ø5	Perçages triangulaires	LVL	Lamellé-collé	C24, bois scié	Poutre en I LVL 39 mm	Poutre en I bois massif 45 mm	Ame métallique	LVL, lamellé-collé, bois massif
						CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
EWH (TF)	8	-	4	4	-	15.5	12.9	12.8	2.5	3.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	18.8	18.5	17.6	2.5	3.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	19	19	18.5	2.5	3.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	20.4	19.4	19.1	2.5	3.5	3.5	3.5
EWH (FF)	8	-	-	4	-	11.1	9	6.6	2.5	3.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	18.7	16.3	13.4	2.5	3.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	20.4	17.9	15.2	2.5	3.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	21.3	18.6	17.1	2.5	3.5	3.5	3.5

TF = fixation au niveau des brides supérieures
FF = fixation sur la face du porteur
+6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
Le bois massif fait référence au LVL, au bois lamellé-collé ou au bois massif scié.

Haute performance au soulèvement

Références	Fixations					Valeurs Caractéristiques [kN]
	Face (Aile B)		Dessus (Aile E)	Poutre (Aile C)		R2,k
	Ø5	Perçages triangulaires	Ø5	Ø5	Perçages triangulaires	Poutre en I avec renforts d’âme	Ame métallique	LVL, lamellé-collé, bois massif
						CNA4.0x35	CNA4.0x35	CNA4.0x35
EWH	4	6, 8 or 10	0, 4	4	4	8	8	8

Remplir tous les perçages ronds et triangulaires avec la fixation appropriée.
Si la poutre portée est une poutre en I, alors des renforts d’âme sont nécessaires. Leur dimension et les exigences d’installation doivent être conformes aux spécifications du fabricant de poutres en I.
La dernière ligne du tableau, EWH, correspond au cas d’installation d’une poutre en I portée avec renfort d’âme dans l’étrier EWH.

Valeurs caractéristiques - Fixation avec le vis SSH

Références	Perçages			Valeurs Caractéristiques [kN]
	Aile B	Aile C		R1,k	R2,k
	Ø10	Ø5	Triangulaires	C24, bois scié	LVL, lamellé-collé, bois massif
				SSH8.0x40	SSH8.0x40
EWH	4	4	4	8.8	3.5

Valeurs caractéristiques - support rigide

Références	Fixations					Valeurs Caractéristiques [kN]
	Face (Aile B)			Poutre (Aile C)		R1,k	R2,k
	Ø5	Perçages triangulaires	Ø8	Ø5	Perçages triangulaires	Béton C20/25	Poutre en I LVL 36 mm	Poutre en I LVL 39 mm	Poutre en I bois massif 45 mm	LVL, lamellé-collé, bois massif	Ame métallique
						LMAS + scellement chimique, WA, FM-753	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
EWH	-	-	4	4	-	21,3 (*)	2.3	2.5	3.5	3.5	3.5

(*) Cette valeur est la valeur caractéristique maximale pour l’étrier.

Les capacités des ancrages (type de support, distances aux bords etc ..) doivent être vérifiées séparément.

Le bois massif doit être de classe C24 minimum.

Installation

Sur support bois : CNA ou SSH,
Pour une installation standard, tous les perçages ronds doivent être remplis,
Pour une installation plus performante, tous les perçages ronds et triangulaires doivent être remplis (à l’exception du perçage triangulaire dans la languette au niveau de l’assise de l’étrier).

Instructions d’installation standard d’un EWH - Applicable aux poutres en I, aux poutres métalliques ajourées et aux éléments en bois massif
1. Positionner l’étrier EWH sur la face de la porteuse, en s’assurant que la languette située au niveau de l’assise soit bien serrée contre le dessous de cette porteuse,
2. S’assurer que les flancs de l’étrier soient verticaux ; remplir tous les perçages ronds de face, en partant du bas vers le haut, avec la fixation spécifiée,
3. Pour une installation sur le dessus du porteur, plier les brides supérieures le long de l’arête du porteur et remplir tous les perçages supérieurs avec les fixations spécifiées (REMARQUE : selon la hauteur de la poutre portée, le pliage des brides supérieures peut être décalé vers le haut à 6 mm au-dessus de la ligne prévue sur l’étrier),
4. Pour une installation sur la face du porteur, détacher la bride supérieure le long de la ligne de perforation (REMARQUE : la bride supérieure peut être détachée avant ou après l’installation),
5. Insérer la solive portée en s’assurant qu’elle soit bien serrée contre l’arrière de l’étrier (l’écart maximal autorisé est de 3 mm) et remplir tous les trous ronds des brides latérales,
6. Dans le cas où la poutre porteuse est plus haute que l’étrier, plier la languette de l’assise vers le haut afin que l’étrier soit bien ajusté contre la face de la porteuse.

Instructions d’installation améliorée d’un EWH - Applicable aux poutres en I, aux poutres métalliques ajourées et aux éléments en bois massif

1. Cas d’une poutre porteuse métallique ajourée : installer une plaque en contreplaqué de 18 mm sur la face de la solive à âme métallique. Cette plaque doit avoir une longueur minimum de 400 mm et couvrir toute la hauteur de la solive à âme métallique. La plaque en contreplaqué est installé avec 8 vis ESCR8,0x80mm, positionnées conformément à l’illustration ci-dessous,
2. Cas d’une poutre en I porteuse : installer un bloc de renfort sur la face avant de la poutre en I porteuse. La taille des blocs de renfort et les exigences d’installation doivent être conformes aux spécifications du fabricant de poutres en I,
3. Positionner l’étrier EWH sur la face de la solive porteuse, en s’assurant que la languette située au niveau de l’assise soit bien serrée contre le dessous de la membrure inférieure de cette porteuse,
4. S’assurer que les flancs de l’étrier soient verticaux ; remplir tous les perçages ronds puis les perçages triangulaires, en partant du bas vers le haut, avec la fixation spécifiée,
5. Pour une installation sur le dessus du porteur, plier les brides supérieures le long de l’arête du porteur et remplir tous les perçages supérieurs avec les fixations spécifiées (REMARQUE : selon la hauteur de la poutre portée, le pliage des brides supérieures peut être décalé vers le haut à 6 mm au-dessus de la ligne prévue sur l’étrier),
6. Pour une installation sur la face du porteur, détacher la bride supérieure le long de la ligne de perforation (REMARQUE : la bride supérieure peut être détachée avant ou après l’installation),
7. Insérer la solive portée en s’assurant qu’elle soit bien serrée contre l’arrière de l’étrier (l’écart maximal autorisé est de 3 mm) et remplir tous les trous ronds des brides latérales,
8. Pour une installation nécessitant une reprise de charge au soulèvement, si la poutrelle entrante est une poutrelle en I, des raidisseurs d’âme sont nécessaires. (La taille du raidisseur d’âme et les exigences d’installation doivent être conformes aux spécifications du fabricant de poutrelles en I pertinentes). Remplissez tous les trous ronds et triangulaires avec la fixation appropriée.

Instructions d’installation d’un EWH - Panneau isolé structurel
1. Il est recommandé pour l’installation sur un panneau isolé structurel que l’EWH soit installé sur la face uniquement,
2. Plier la languette de l’assise de l’étrier vers le haut afin que l’EWH soit bien plaqué contre la face du panneau,
3. Positionner l’EWH de manière à ce que la partie haute de la poutre portée soit au même niveau que celle du panneau,
4. Installer 4 fixations dans les 4 perçages ronds supérieurs sur la face de l’EWH,
5. Découper la bride supérieure de l’étrier, le long de la ligne de découpe,
6. lacer la poutre portée dans l’étrier et installer à nouveau 4 fixations dans les perçages ronds sur les flancs de l’étrier.

Fixation par les brides latérales sur un support poutre en I

Fixation par les brides supérieures sur un support poutre en I

Fixation par les brides latérales sur un support poutre en I

Fixation EWH sur un poutre en I avec renfort bois

Installation d’un renfort bois sur un support poutre en I

Fixation par les brides supérieures sur un support poutre en I avec renfort

Fixation par les brides latérales sur un support poutre en I avec renfort

Fixation par les brides supérieures sur un support poutre en I avec renfort

Fixation par les brides latérales sur un support poutre en I avec renfort

Fixation par les brides supérieures sur un support poutre en I avec renfort

Fixation sur une poutre métallique ajourée

Fixation par les brides supérieures sur une poutre métallique ajourée

Fixation sur une poutre métallique ajourée

Fixation par les brides supérieures sur une poutre métallique ajourée avec renfort bois

Dimension des blocs de renforts bois

Fixation par les brides supérieures sur une poutre métallique ajourée avec renfort bois

Fixation par les brides latérales sur une poutre métallique ajourée avec renfort bois

Fixation par les brides supérieures sur une poutre métallique ajourée avec renfort bois

Fixation par les brides latérales sur une poutre métallique ajourée avec renfort bois

Fixation par les brides latérales sur un support bois massif

Fixation par les brides supérieures sur un support bois massif

Fixation d’une poutre métallique ajourée par les brides latérales sur un support bois massif

Fixation par les brides supérieures sur un support bois massif

Fixation par les brides latérales sur un support bois massif

Fixation par les brides supérieures sur un support bois massif

Fixation d’une poutre métallique ajourée par les brides latérales sur un support bois massif

Fixation par les brides supérieures sur un support bois massif

Fixation par les brides latérales sur un support bois massif
