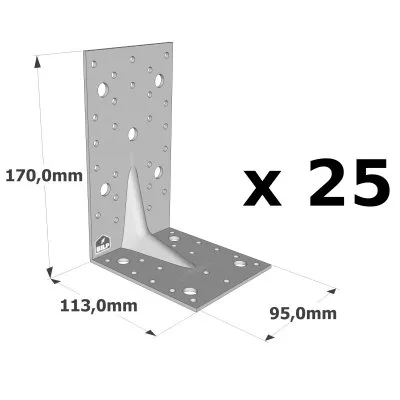

Grande équerre renforcée - Réf. E20/3_25

bientôt DISPO
Expédition estimée dans 10 jours.
7€37
  TTC  / équerre
soit 184.32€ pour 25 équerres

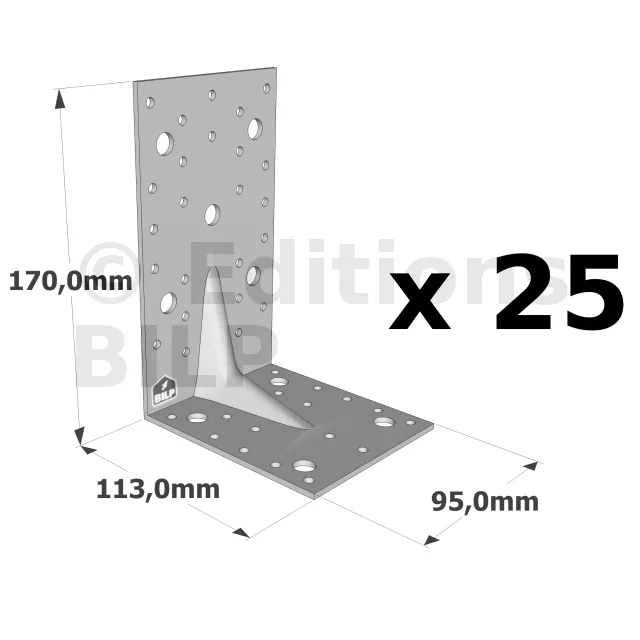

    • 95mm
    • 3mm
    • 113mm
    • 170mm
    • 25 pièces
  • Autres choix

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    E20/3_25
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Perçages Aile B
    16Ø5, 4Ø11
  • Code EAN
    3523140208220
  • Fixation BOIS/BOIS - clouage total
    2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
  • Fixation BOIS/BOIS - clouage partiel
    2 équerres Aile A : 12 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 9 CNA Ø4.0x35 ou Ø4.0x50 mm
  • Fixation BOIS/support rigide - clouage total
    2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)
  • Fixation poutre bois sur poteau bois - Clouage partiel
    2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 8 CNA Ø4.0x35 ou Ø4.0x50 mm
  • Fixation poteau bois sur poutre bois
    2 équerres Aile A : 18 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
  • Fixation poutre CLT sur poutre CLT
    2 équerres Aile A : 5xSSH10x80 ou Aile B : 4xSSH10x80
  • Perçages Aile A
    24Ø5, 5Ø11
  • Fixation BOIS/support rigide - clouage partiel
    2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)

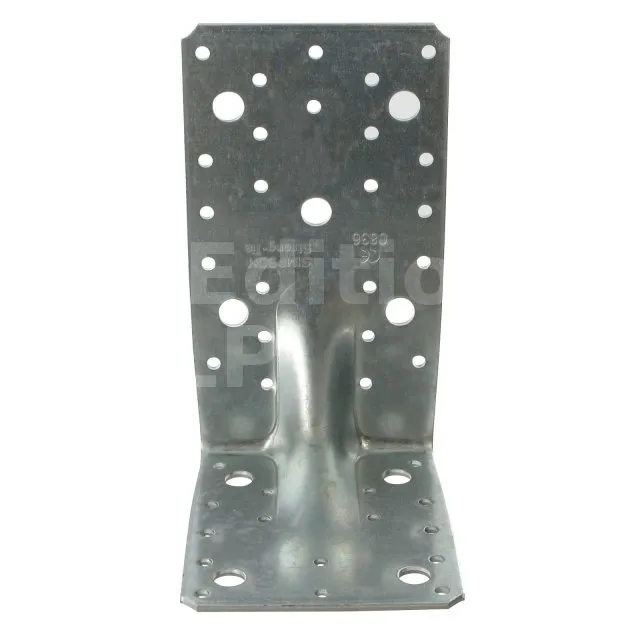

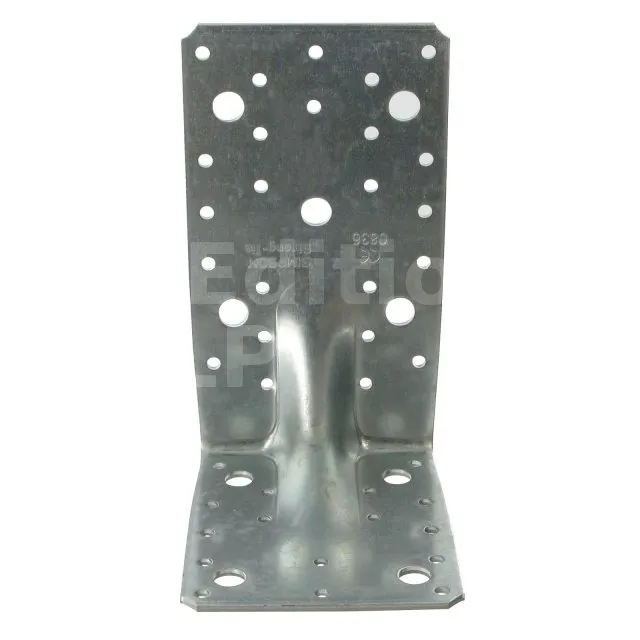

Grande équerre renforcée E20/3

Les équerres renforcées E20/3 sont les plus performantes de notre gamme. Elles s’adaptent à toutes les configurations d’assemblages structurels qu’il s’agisse de liaisons sur bois ou sur béton.

Caractéristiques

Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 3 mm.

Avantages

  • Très résistante aux efforts de traction et cisaillement,
  • Grande polyvalence d’utilisation.

Applications

Support

  • Porteur : bois massif, lamellé collé, béton, acier, ...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

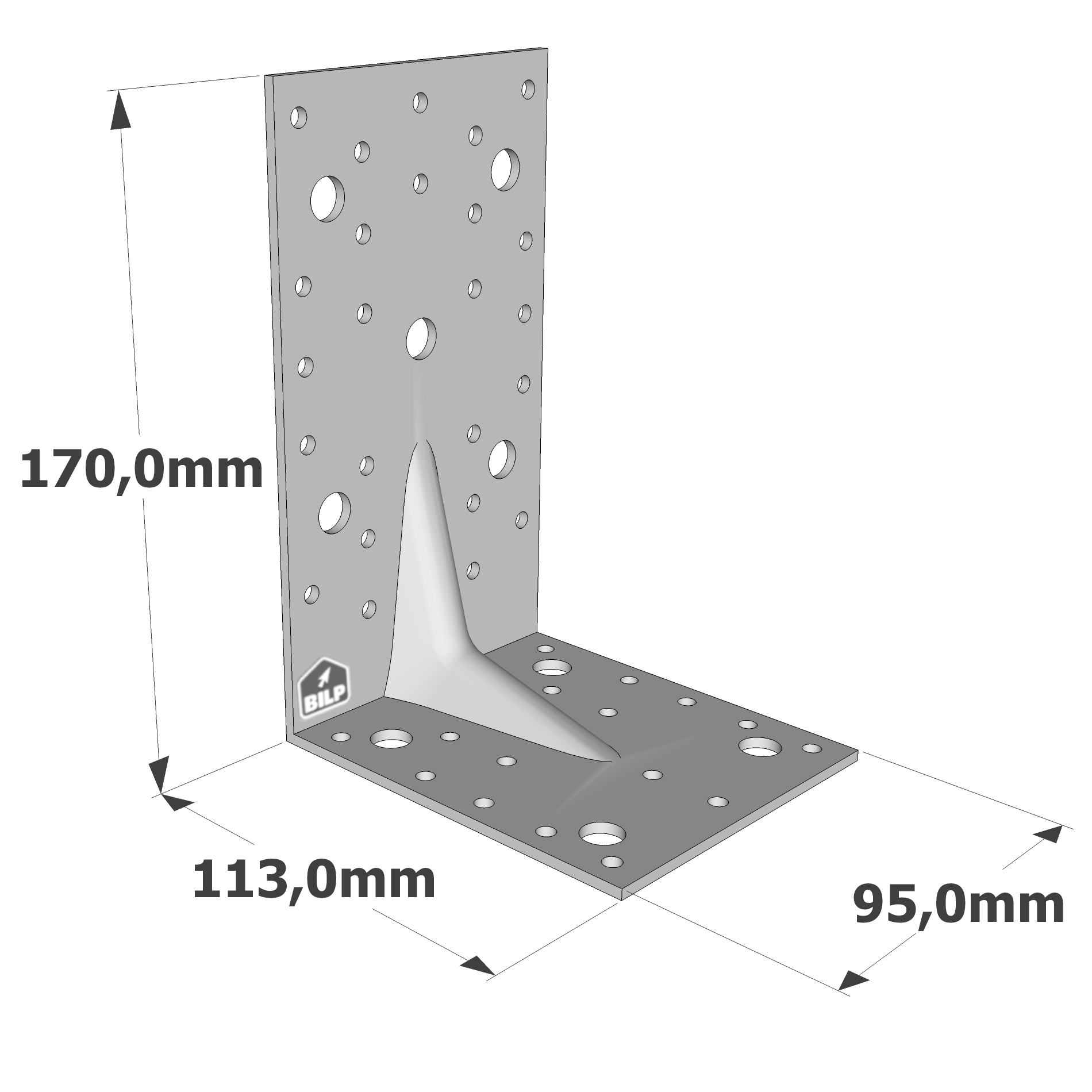

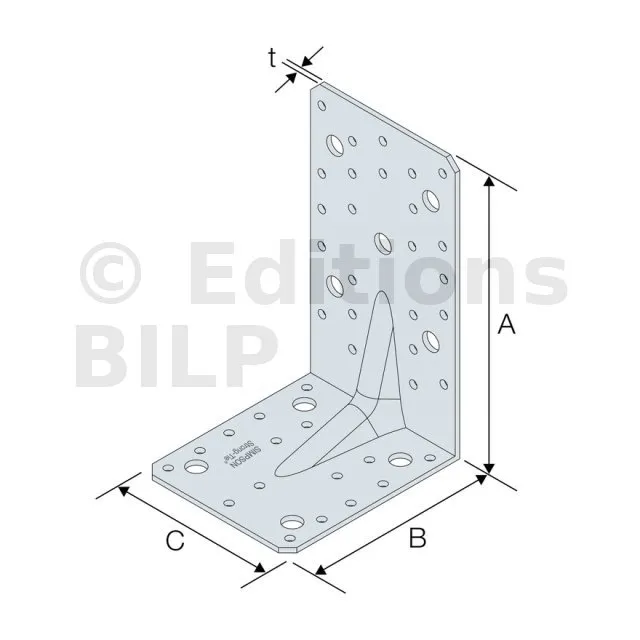

Dimensions


RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø11 Ø5 Ø11
E20/3 170 113 95 3 24 5 16 4

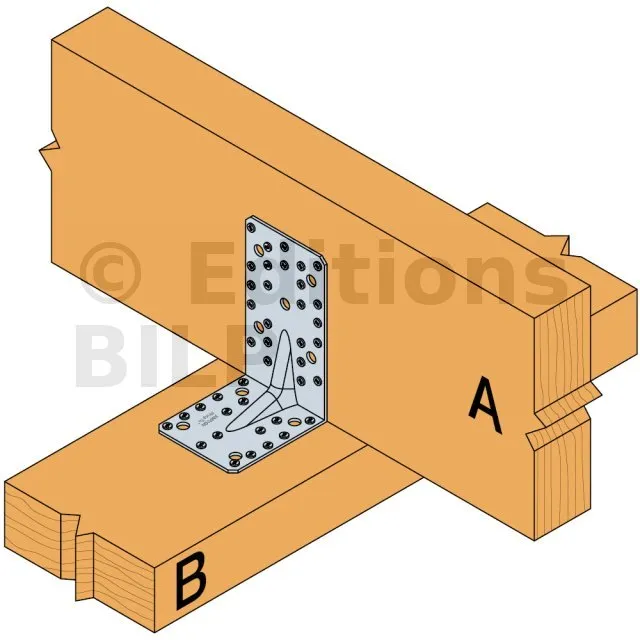

Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total


RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 24 16 7.34 8.95 11.77 14.71 19.89 21.86 26.61 28.31

Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel


RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 12 9 5.56 6.78 8.78 10.97 15 16.48 20.22 21.51

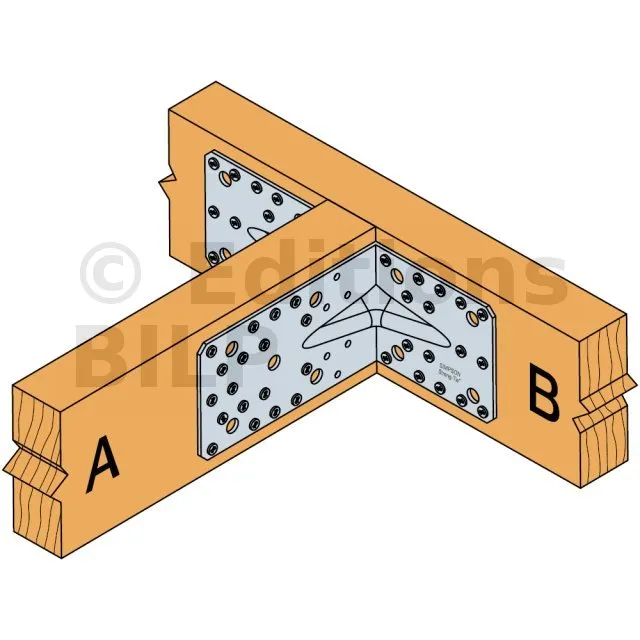

Valeurs caractéristiques - Connexion poutre bois sur poteau bois - 2 équerres - Clouage partiel


RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 13 8 5.56 6.78 8.78 10.97 11.77 12.93 15.91 16.92

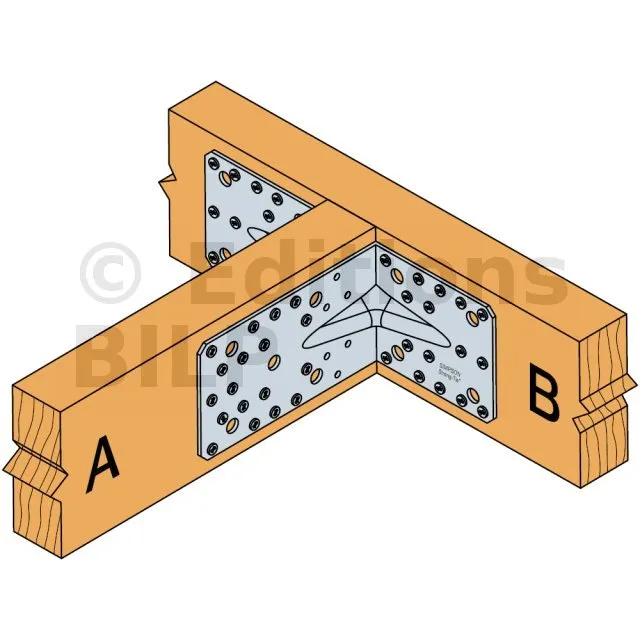

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres


RéférencesValeurs caractéristiques - Connexion poteau bois sur poutre bois
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 18 16 12.67 15.45 19.31 24.14

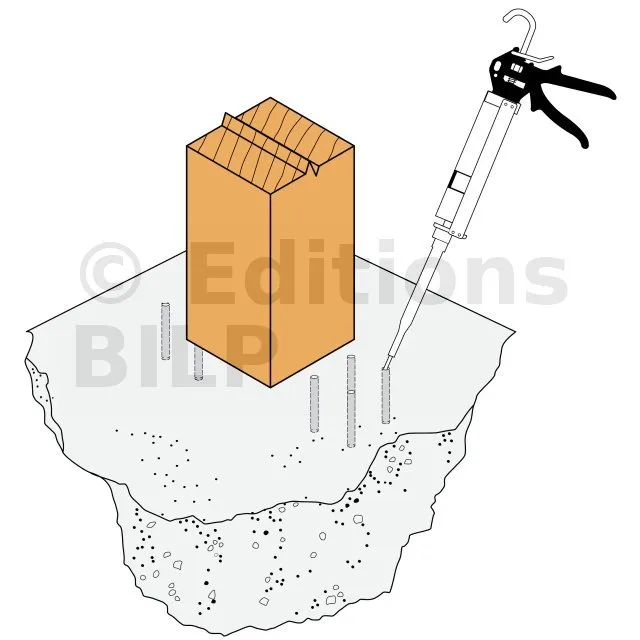

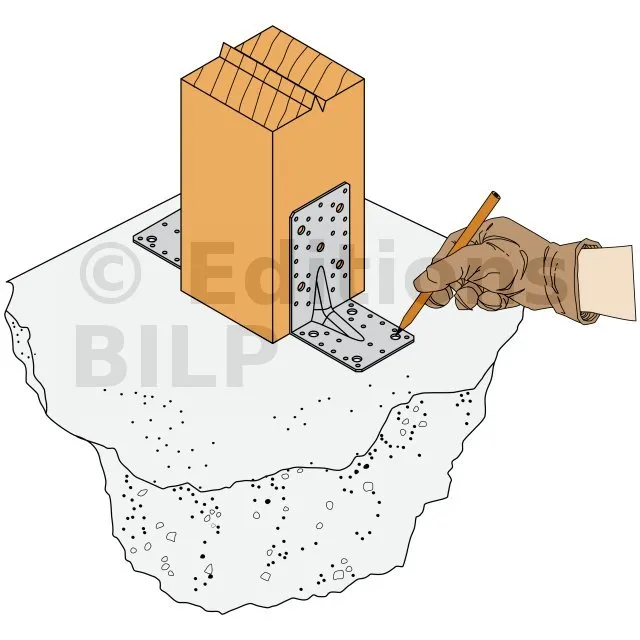

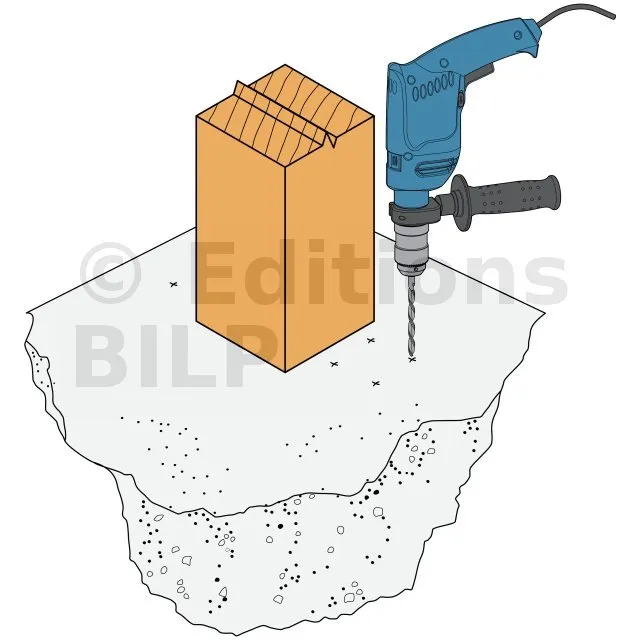

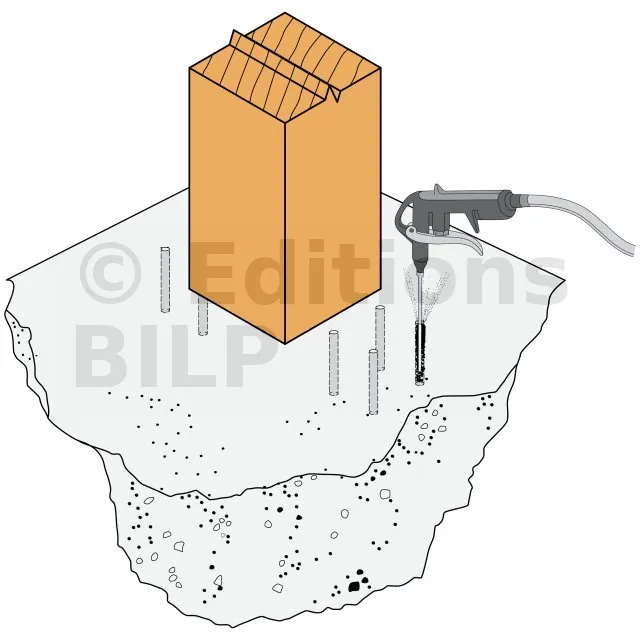

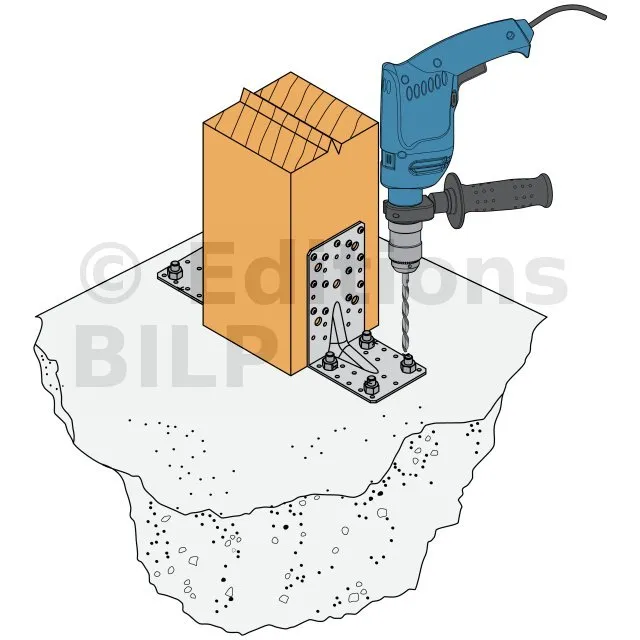

Valeurs caractéristiques - Connexion bois sur béton - 2 équerres - Clouage total


RéférencesValeurs caractéristiques - Connexion bois sur support rigide - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 24 CNA 4 Ø10 53.7 65.5 71 88.8 39 42.9 44.7 47.5

Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage partiel


RéférencesValeurs caractéristiques - Connexion bois sur support rigide - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 13 CNA 4 Ø10 30.2 36.9 40 50 25.4 28 29.1 31

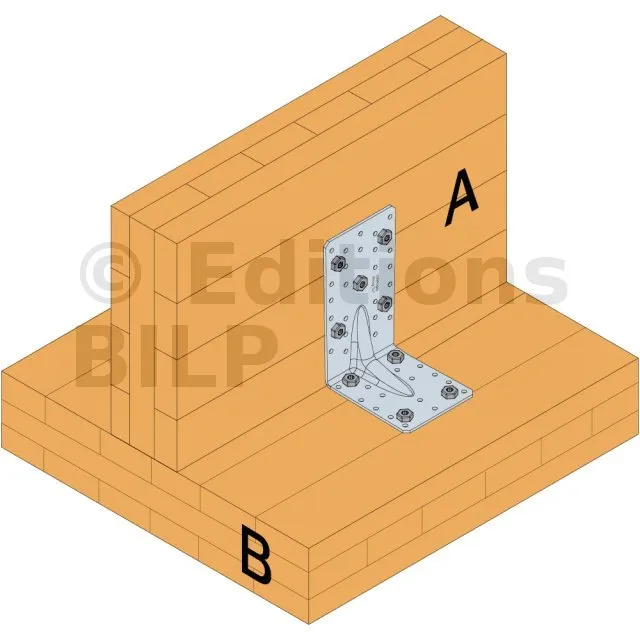

Valeurs caractéristiques - CLT sur CLT - Vis connecteurs Ø10 - 2 équerres


RéférencesValeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH10x80 SSH10x80
E20/3 5 SSH 4 SSH 29 26
