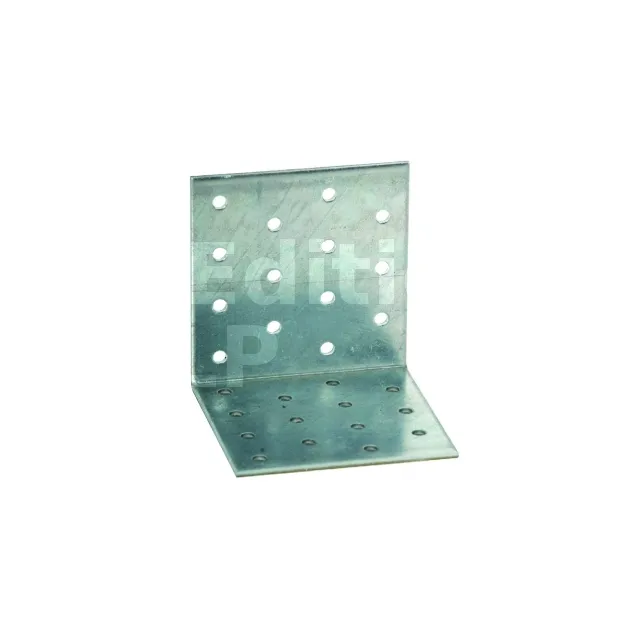

Équerres Simples - Réf. ES11/100_25

EN STOCK

Expédition immédiate disponible pour 1 unité(s).
Livré en 24/72h

2€⁷⁷

TTC / équerre
soit 69.36€ pour 25 équerres

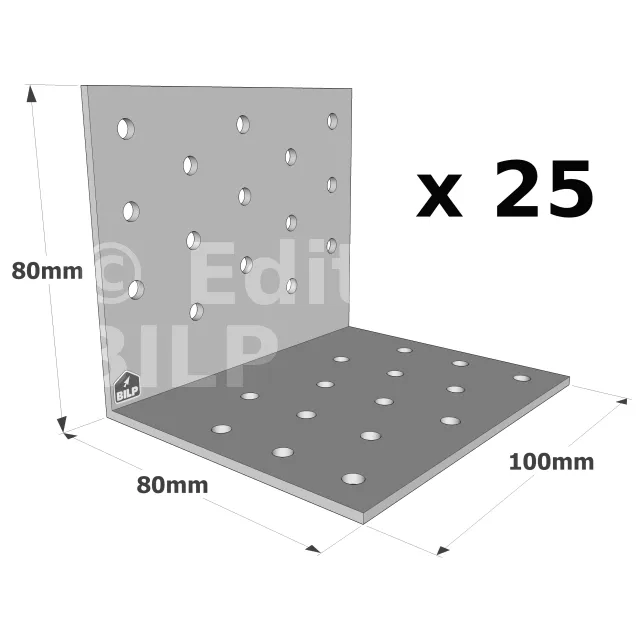

Largeur :
- 100mm
Profondeur :
- 80mm
Hauteur :
- 80mm
Conditionnement :
- 25 pièces
Autres choix

Référence
ES11/100_25
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346.
Marque
SIMPSON Strong-Tie
Epaisseur
2.5mm
Perçage Ø5 Aile B
15
Perçage Ø5 Aile C
15
Fixations Ailes B
13 ; type : Pointes annelées CNA Ø 4.0 mm ou Vis CSA Ø 5.0 mm
Fixations Ailes C
10 ; type : Pointes annelées CNA Ø 4.0 mm ou Vis CSA Ø 5.0 mm
Code EAN
3523140200712

Équerres Simples

Cette gamme se décline en deux profondeurs (60 et 80 mm) et de nombreuses largeurs pour s’adapter à une grande variété d’assemblages structurels sur bois.

Caractéristiques :

Déclarations de performance :FR-DoP-e06/0106

Agréments techniques : ETA-06/0106

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 2,5 mm.

Avantages :

Disponibles dans de nombreuses largeurs.

Applications

Support :

Porteur : bois massif, bois lamellé-collé, bois composite...
Porté : bois massif, lamellé collé, fermes triangulées, profilés et bois composite.

Domaines d’utilisation :

Lisses et montants de bardages,
Ancrages de chevron, consoles,
Assemblages de pannes,
Renforcement d‘assemblages existants.

Dimensions et perçages

	Dimensions [mm]				Perçages [mm]		Fixations		Valeurs caractéristiques - 2 équerres par assemblage - Bois C24 [kN]
										Traction (F1)		Cisaillement (F2=F3)
Références	Largeur	Profondeur	Hauteur	Ep	Aile B	Aile C	Aile B	Aile C	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
ES10/40	40	60	60	2.5	5 ø5	5 ø5	3	3	2.4	3.1	2.3	3.1
ES10/60	60	60	60	2.5	8 ø5	8 ø5	5	5	3.6	4.9	5.6	7.4
ES10/80	80	60	60	2.5	10 ø5	10 ø5	6	6	4.7	6.2	7.3	9.7
ES10/100	100	60	60	2.5	10 ø5	10 ø5	8	5	3.7	5.8	10.2	13.6
ES10/120	120	60	60	2.5	12 ø5	12 ø5	9	6	4.6	7.3	12.4	16.5
ES10/140	140	60	60	2.5	14 ø5	14 ø5	11	7	5.3	8.3	16.7	22.2
ES10/160	160	60	60	2.5	16 ø5	16 ø5	12	8	5.6	9.6	19	25.3
ES11/40	40	80	80	2.5	6 ø5	6 ø5	5	4	2.4	2.8	3.4	4.6
ES11/60	60	80	80	2.5	11 ø5	11 ø5	8	6	3.6	4.9	7.3	9.8
ES11/80	80	80	80	2.5	12 ø5	12 ø5	10	8	4.7	6.3	10.1	13.5
ES11/100	100	80	80	2.5	15 ø5	15 ø5	13	10	4.2	5.8	14.6	19.4
ES11/120	120	80	80	2.5	18 ø5	18 ø5	15	12	5.1	7.3	17.3	23.1
ES11/140	140	80	80	2.5	21 ø5	21 ø5	18	14	5.9	8.3	23.5	31.3
ES11/160	160	80	80	2.5	24 ø5	24 ø5	20	16	6.8	9.6	27	35.9
ES11/180	180	80	80	2.5	27 ø5	27 ø5	23	18	7.6	10.6	34	45.3
ES11/200	200	80	80	2.5	30 ø5	30 ø5	25	20	8.4	12.1	38	50.7

Valeurs caractéristiques simplifiées

Références	Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total
	Fixations		Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R1,k*		R2,k = R3,k*
	Qté	Qté	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
ES10/40	3	3	2.2	2.8	2.2	2.9
ES10/60	5	5	3.3	4.4	5.1	6.7
ES10/80	6	6	4.4	5.6	6.6	8.7
ES10/100	8	5	3.7	6.2	9.2	12.2
ES10/120	9	6	4.6	7.6	11.2	14.9
ES10/140	10	7	5.2	8.7	15.1	20
ES10/160	12	8	6.1	10.1	17.2	22.8
ES11/40	5	4	2.2	2.8	3.1	4.2
ES11/60	8	6	3.6	4.9	7.3	9.8
ES11/80	10	8	4.4	5.7	9.1	12.2
ES11/100	13	10	3.8	6.4	13.2	17.5
ES11/140	17	14	5.3	9.1	21.2	28.2
ES11/160	20	16	6.1	10.6	24.3	32.3
ES11/200	25	20	7.6	13.3	34.3	45.7

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Catalogue équerres simples

Fixations
Trous de pointes Ø 5.0mm.

Sur bois :

Pointes annelées CNA Ø 4.0 mm.
Vis CSA Ø 5.0 mm.

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
