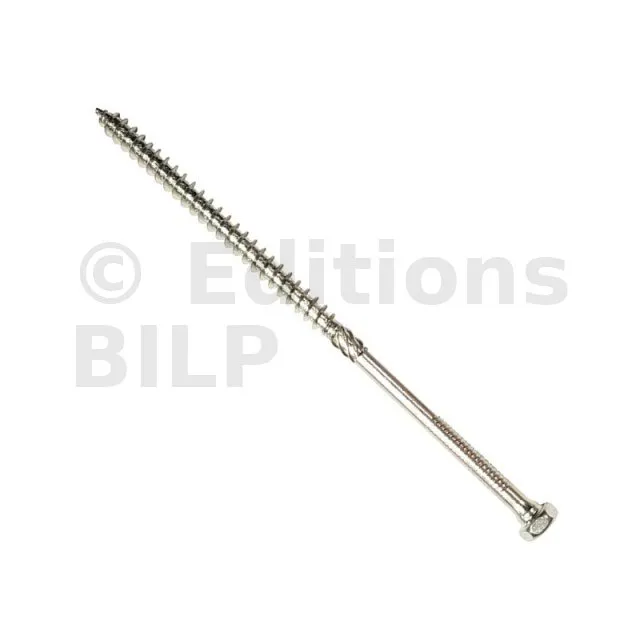

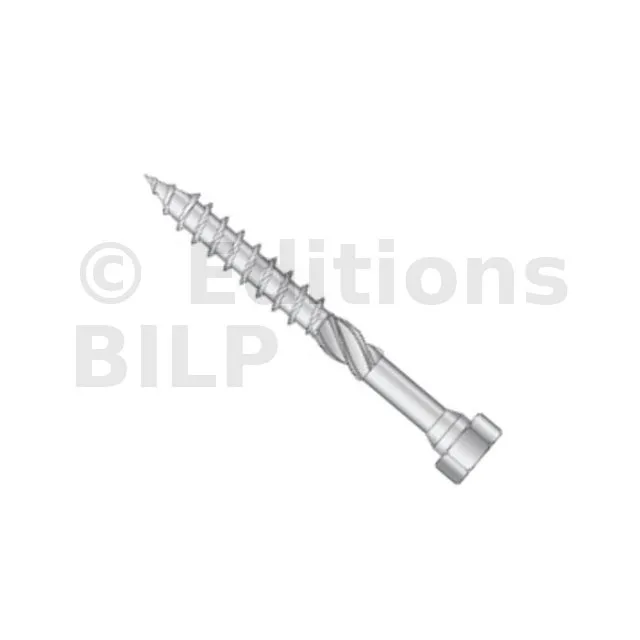

Vis structurelle multi-application (BOIS sur BOIS ou ACIERS sur BOIS) - tête hexagonale
Ces vis à bois structurelles robustes à tête hexagonale sont conçues pour une large gamme d’applications dans la construction bois, notamment l’ossature bois et la charpente.
Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.
| Légendes : | |
|---|---|
| Produit non disponible | |
| Bientôt disponible ! | |
| Profitez-en ! | |
| Produit disponible en expédition immédiate |
| Diamètre | |||
|---|---|---|---|
| Longueur | |||
Caractéristiques
Agréments techniques :EN-ETA-13/0796 ;
Déclarations de performance :FR-DoP-e13/0796 ;
Matière
- Acier zingué blanc.
Avantages

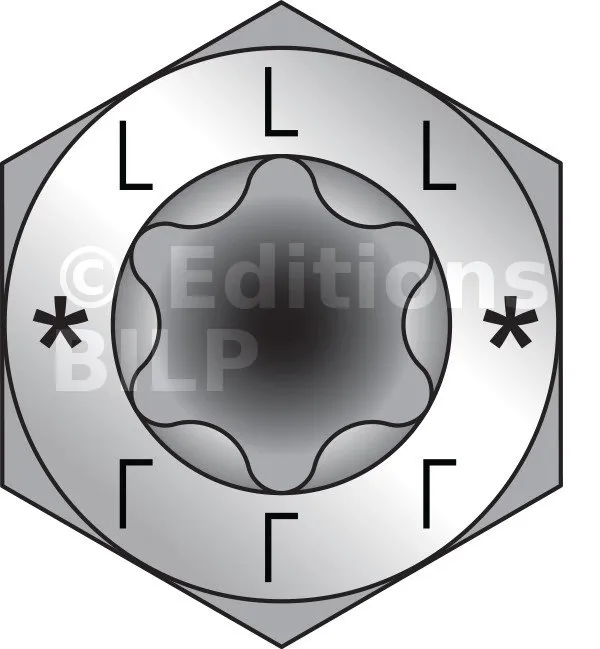

- Tête hexagonale : parfait maintien de la plaque acier sur bois grâce à sa tête large,
- Double cône sous tête : aide au centrage de la vis dans le perçage,
- Alésoir : réduit le frottement, facilite la pénétration et préserve la vie et l’autonomie des machines et accessoires,
- Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement pour une meilleure évacuation des poussières,
- Pointe à filet crantée : meilleure amorce du vissage.
Applications
Support
- Acier,
- Bois.
Domaines d’utilisation
- Assemblages acier sur bois,
- Assemblages bois sur bois massif, bois lamellé-collé, CLT, panneau à base de bois.
Données techniques
Dimensions
| Références | Dimensions fixations [mm] | |||||
|---|---|---|---|---|---|---|
| l | lg | d1 | d | dh | Embout | |
| ESCRHRD8.0X80 | 80 | 54 | 5.2 | 8 | 12 | SW12 - T-30 |
| ESCRHRD8.0X120 | 120 | 84 | 5.2 | 8 | 12 | SW12 - T-30 |
| ESCRHRD8.0X180 | 180 | 100 | 5.2 | 8 | 12 | SW12 - T-30 |
| ESCRHRD10.0X120 | 120 | 84 | 6.1 | 10 | 15 | SW15 - T-40 |
| ESCRHRD10.0X180 | 180 | 108 | 6.1 | 10 | 15 | SW15 - T-40 |
Propriétés caractéristiques
| Références | Moment d’écoulement plastique caractéristique - My,k [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] |
|---|---|---|---|---|
| ESCRHRD8.0 | 22.6 | 10.9 | 14.6 | 22 |
| ESCRHRD10.0 | 33 | 9.8 | 16.7 | 32 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Espacements et distances minimales - Vis chargées en cisaillement
| Références | Distances minimum pour les vis chargées en cisaillement [mm] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Angle entre l’axe de l’effort et le fil = 0° | Angle entre l’axe de l’effort et le fil = 90° | |||||||||||
| a1.0 | a2.0 | a3.t.0 | a3.c.0 | a4.t.0 | a4.c.0 | a1.90 | a2.90 | a3.t.90 | a3.c.90 | a4.t.90 | a4.c.90 | |
| ESCRHRD8.0 | 40 | 32 | 80 | 32 | 24 | 24 | 32 | 32 | 80 | 56 | 32 | 24 |
| ESCRHRD10.0 | 50 | 40 | 80 | 40 | 30 | 30 | 40 | 40 | 80 | 70 | 40 | 30 |
a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.
Espacements et distances minimales - Vis chargées axialement
| Références | Distances minimum pour les vis chargées axialement [mm] | |||
|---|---|---|---|---|
| a1 | a2 | a3.c | a4.c | |
| ESCRHRD8.0 | 40 | 40 | 40 | 32 |
| ESCRHRD10.0 | 50 | 50 | 50 | 40 |
Résistances caractéristiques - Bois / Bois C24
| Références | Résistances caractéristiques - Bois / Bois C24 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Axial | Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN] | Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN] | ||||||||||||||
| t1 [mm] | Rax.k [kN] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | |
| 75137 | 26 | 2.36 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| ESCRHRD8.0X100 | 35 | 2.36 | 3.82 | 4.11 | - | - | - | - | - | 2.97 | 3.16 | - | - | - | - | - |
| ESCRHRD8.0X120 | 36 | 2.36 | 3.82 | 4.11 | - | - | - | - | - | 2.97 | 3.16 | - | - | - | - | - |
| ESCRHRD8.0X140 | 56 | 2.36 | 3.82 | 4.11 | 4.14 | 4.14 | - | - | - | 2.97 | 3.16 | 3.35 | 3.52 | - | - | - |
| ESCRHRD8.0X160 | 60 | 2.36 | 3.82 | 4.11 | 4.14 | 4.14 | - | - | - | 2.97 | 3.16 | 3.35 | 3.52 | - | - | - |
| ESCRHRD8.0X180 | 80 | 2.36 | 3.82 | 4.11 | 4.14 | 4.14 | 4.14 | 4.14 | - | 2.97 | 3.16 | 3.35 | 3.52 | 3.52 | 3.52 | - |
| ESCRHRD8.0X200 | 100 | 2.36 | 3.82 | 4.11 | 4.14 | 4.14 | 4.14 | 4.14 | 4.14 | 2.97 | 3.16 | 3.35 | 3.52 | 3.52 | 3.52 | 3.52 |
| ESCRHRD10.0X120 | 36 | 3.79 | - | 5.38 | - | - | - | - | - | - | 4.16 | - | - | - | - | - |
| ESCRHRD10.0X140 | 32 | 3.79 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| ESCRHRD10.0X160 | 52 | 3.79 | - | 5.38 | 5.7 | - | - | - | - | - | 4.16 | 4.38 | - | - | - | - |
| ESCRHRD10.0X180 | 72 | 3.79 | - | 5.38 | 5.7 | 5.7 | 5.7 | - | - | - | 4.16 | 4.38 | 4.82 | 4.82 | - | - |
| ESCRHRD10.0X200 | 75 | 3.79 | - | 5.38 | 5.7 | 5.7 | 5.7 | 5.7 | - | - | 4.16 | 4.38 | 4.82 | 4.82 | 4.82 | - |
Ces résistances sont valables pour :
- Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
- Une vis dont l’axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.
Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l’épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.
Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :
- Axe de l’effort à 0° du fil des deux bois Rv, 0°, k
- Axe de l’effort à 90° du fil des deux bois Rv, 90°, k
Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L’hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l’élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l’EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.
Résistances caractéristiques - Acier / Bois
| Références | Résistances caractéristiques - Acier / Bois C24 | ||||
|---|---|---|---|---|---|
| Axial [Rax.st.k] [kN] | Cisaillement plaque mince | Cisaillement plaque épaisse | |||
| Rv.0.st.k [kN] | Rv.90.st.k [kN] | Rv.0.st.k [kN] | Rv.90.st.k [kN] | ||
| ESCRHRD8.0X80 | 4.71 | 4.73 | 4.11 | 6.2 | 5.32 |
| ESCRHRD8.0X100 | 5.67 | 4.97 | 4.35 | 6.44 | 5.56 |
| ESCRHRD8.0X120 | 7.32 | 5.38 | 4.76 | 6.86 | 5.98 |
| ESCRHRD8.0X140 | 7.32 | 5.38 | 4.76 | 6.86 | 5.98 |
| ESCRHRD8.0X160 | 8.72 | 5.73 | 5.11 | 7.21 | 6.32 |
| ESCRHRD8.0X180 | 8.72 | 5.73 | 5.11 | 7.21 | 6.32 |
| ESCRHRD8.0X200 | 8.72 | 5.73 | 5.11 | 7.21 | 6.32 |
| ESCRHRD10.0X120 | 8.23 | 6.81 | 5.93 | 8.77 | 7.54 |
| ESCRHRD10.0X140 | 10.58 | 7.39 | 6.52 | 9.36 | 8.13 |
| ESCRHRD10.0X160 | 10.58 | 7.39 | 6.52 | 9.36 | 8.13 |
| ESCRHRD10.0X180 | 10.58 | 7.39 | 6.52 | 9.36 | 8.13 |
| ESCRHRD10.0X200 | 12.25 | 7.81 | 6.94 | 9.78 | 8.55 |
Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5xd) pour les configurations suivantes :
- Axe de l’effort à 0° du fil des/du bois Rv, 0°, k
- Axe de l’effort à 90° du fil des/du bois Rv, 90°, k
Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d’acier intermédiaires peuvent être obtenues par interpolation entre les valeurs pour plaque acier mince et épaisse.
L’hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
